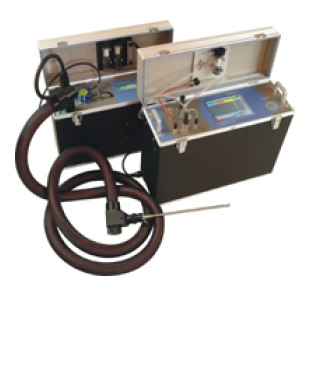

Madur新型的Photon是使用紅外光原理傳感器的煙氣分析儀，同時也可以安裝達至9組電化學式傳感器。其模塊化的結構，可依使用者特定的需求，建構提供。除此外，此量測系統中每個傳感器都可依客戶需求進行量程設定與調整(視所裝設的傳感器容量)。 Photon具有足量的模擬/ 數字輸出與輸入，用以確保所有量測結果可輕松地以直接傳輸或文件報表方式輸出。此型分析儀器足堪任于任何置程控制方面應用。

由于Photon是以紅外光傳感器為主要量測方式的煙氣分析儀，此型分析儀另可安裝達至9組電化學式傳感器，來量測其它氣體測項。此型紅外光分析儀器的模塊化架構，可以依照使用者的個別特殊需求，進行滿足。傳感器的量程可依照操作需求進行選擇；除此外，所裝備的相當數量模擬輸入/ 輸出信道，確保量測數據可輕易地輸出或文件化。
因此，這型分析儀器可泛用于各型式的制程控制上。

基本配置：
氣體濃度農度量測：
下列氣體測項使用非散射性紅外光技術(NDIR)：一氧化碳(CO),
二氧化碳(CO2), 甲烷(CH4), 一氧化氮(NO), 二氧化氮(NO2), 氧化亞氮(N2O), 二氧化硫(SO2)。
其它未列氣體測項，請洽詢原廠。
氧氣(O2 )濃度量測，使用電化學式傳感器。
其它參數量測：
煙氣極大氣溫度量測。
壓力, 壓損, 和差壓量測之分辨率，達 0.1 Pa。
6 組溫度量測信道(3 組熱電偶式，3組熱電阻式) – 選配裝置。
8 組模擬訊號輸入信道(電流或電壓，可自由編輯) – 選配裝置。
根據Bacharach之煙塵測試(Soot test)功能，電子調節抽取量為1.63公升(Liter) – 選配裝置。
計算能力：
在沒有裝設CO2 傳感器下，可依含炭量與氧氣測值計算CO2濃度。
計算所有相關燃燒參數。
藉計算，對所量測之氣體測項，可提供絕對質量濃度及相對質量濃度。
量測數據處理與顯示：
所有實測及計算數據可為平均值方式顯示，平均時距可選定為： 2, 10, 20, 30, 60, 120, 及180 秒。
單一次或三次長時距量測平均值(XL measurements)計算，有下列時距選擇：10 秒, 20秒, 30秒, 1 分鐘, 5分鐘, 10分鐘, 15分鐘, 20分鐘, 30分鐘。
單一或連續量測數據儲存，一組資料可包括所有實測及計算數據。
內存可容納65535 組資料。
適用于計算機(PC)之完整軟件套件，可處理讀取與在線通連動作。
軟件特點：
開機時自動進行零點校正。
所有參數可以自由進行設定。
具有內建22種燃料之完整清單。
可自行編輯之燃料資料。
儀器功能運行連續自動監測，除具聲響警訊外，在"Control List"(控制窗體)下，可以顯示詳細相關訊息。
對氣體傳感器的交互干擾與溫度漂移完全進行補償。
紅外線傳感器具有溫度及大氣壓力補償。
硬件特點：
閃存：用于儀器之所有使用與參數設定。
閃存：具可編繹的特性，允許由計算機(PC)來進行簡單的程序?qū)懭搿?nbsp;
整合型時鐘/日期：使用分離式緩沖電池。
電力供應：90...230 VAC, 50-60Hz。
顯示屏：具有背光之大型液晶(LCD)顯示屏，320 x 240 像素。
內建針式打印機：紙帶寬度57公厘。
機械式觸鍵：覆有抗粉塵及抗水之薄膜。
電磁閥：用于傳感器自動歸零動作。
計算機(PC)界面 RS232C：用于與儀器進行通訊與數據傳輸。
選配：
選配模塊：
輸出訊號模塊：可自由編輯模擬輸出 (8 組信道、電壓0...11V/ 12 位分辨率，8 組信道、電流 0...25 mA/ 12 位分辨率)，可容納任何參數。
繼電器的模塊：具有4個，可編輯式。
資料擷取器：配置64 MB內存，可進行量測資料的連續儲存，所記憶的資料可由計算機(PC)從內存中讀取。
泵浦驅動模塊：二組，每組可控制一個泵浦(5, 12 或 24 VDC)進行256步進動作，或簡單的開/ 關切換動作。
電磁閥驅動模塊：每組可控制一個電磁閥(5, 12 或 24 VDC)。
流量穩定模塊：用來保持采樣流量的穩定，即使在氣體流路有壓力變化的狀況下。
測量參數：
尺寸規格 (W x H x D)： 500 x 340 x 150 公厘。
重量規格：約 7 公斤。
顯示屏320 x 240 像素。
電力供應：電壓90至240伏，頻率50或60Hz 。
采樣泵浦：膜片式泵浦。
操作溫度：0 °C 至 50°C。
存放溫度： -20 °C 至 +55 °C。
